English U-PROX SE QR slim
Універсальний зчитувач карток, мобільних ідентифікаторів та QR-кодів
Один зчитувач для різних сценаріїв
Картка, смартфон або QR-код — для кожного типу користувача свій зручний спосіб ідентифікації
Кілька способів ідентифікації в одному пристрої
Мультиформатний зчитувач U-PROX підтримує QR-коди, мобільні ідентифікатори та безконтактні картки. Це універсальне рішення для об’єктів, де важлива швидка, зручна й безконтактна ідентифікація користувачів.
Зчитувач дозволяє використовувати кілька способів доступу в одній системі: QR-коди, картки Mifare, мобільні ідентифікатори U-PROX ID через BLE та NFC, а також U-PROX Tag / Auto Tag.
Підтримка популярних форматів карток
Зчитувач підтримує Mifare® Classic, Mifare® Plus, Mifare® DESFire (EV1/EV2/EV3), Mifare® Ultralight, картки ISO 14443A (13,56 МГц), PayPass, PayWave, а також мобільні ідентифікатори U-PROX ID, U-PROX Tag і Auto Tag (2,4 ГГц). Така широка сумісність забезпечує гнучкість під час інтеграції пристрою в різні системи контролю доступу.
Дальність зчитування RFID-карток становить до 4 см. Завдяки підтримці кількох технологій один пристрій може використовуватися в системах контролю доступу з різними типами карток, брелоків і мобільних ідентифікаторів.
QR-коди як новий спосіб доступу
Головна нова можливість зчитувача — підтримка QR-кодів. Пристрій зчитує їх з екрана смартфона на відстані 5–15 см.
Вбудований датчик наближення автоматично активує зчитування та підсвітку, забезпечуючи швидке й зручне використання.
QR-коди спрощують організацію тимчасового доступу для відвідувачів і підрядників без видачі фізичних карток чи брелоків.

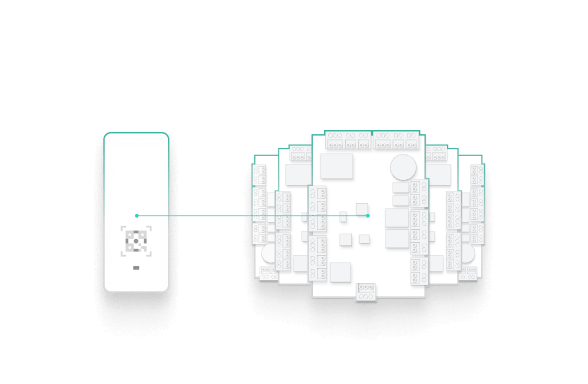

Гнучке підключення до систем контролю доступу
Зчитувач підключається до систем контролю доступу через інтерфейси Wiegand, TouchMemory, RS-232 та OSDP 2.2. Завдяки підтримці поширених інтерфейсів пристрій легко інтегрується в різні системи контролю доступу.
Зчитувач може працювати з контролерами які підтримують один із зазначених інтерфейсів підключення. Це дозволяє адаптувати його як до нової, так і до вже наявної інфраструктури об’єкта.
Робота з мобільними ідентифікаторами
Зчитувач підтримує мобільні ідентифікатори через BLE та NFC, дозволяючи використовувати смартфон як засіб доступу замість фізичної картки.
Дальність зчитування BLE-ідентифікаторів становить до 15 м. Підтримка Tag / Auto Tag розширює можливості використання мобільних ідентифікаторів і дозволяє адаптувати сценарій ідентифікації до вимог конкретного об’єкта.
Робота із зашифрованими картками
Робота з шифрованими картами Mifare® Classic, Mifare® Plus і Mifare® DESFire EV1/EV2/EV3 забезпечує підвищений рівень захисту даних у системах контролю доступу. Зчитувач підтримує роботу з цими типами карток, використовуючи їхні механізми автентифікації та захисту інформації.
Mifare® Classic застосовується в багатьох існуючих системах доступу та підтримує базові механізми шифрування. Mifare® Plus забезпечує вищий рівень безпеки та дозволяє поступово модернізувати інфраструктуру без повної заміни карткового парку. Mifare® DESFire EV1/EV2/EV3 використовує сучасні криптографічні алгоритми та багаторівневий захист даних, що робить його оптимальним рішенням для об’єктів із підвищеними вимогами до безпеки.
Галерея
Фото та відеоматеріали
Бажаєте придбати?
Зверніться до компаній-партнерів для купівлі або встановлення пристроїв безпеки та автоматизації.
Хочете стати партнером?
Станьте офіційним дистриб'ютором, реселлером або інсталятором систем захисту та безпеки U-PROX.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Покоління | Друге покоління зчитувачів серії U-PROX SmartLine |
|---|---|
| Mifare®, 13.56 МГц |
ISO14443A, 4/7/10 байтів Mifare®Classic 1K/4K Mifare®Standard Mifare®Ultralight Mifare®Hi-Memory Mifare® Plus S 2K Mifare® Plus S 4K Mifare® Plus SE 1K Mifare® Plus X 2K Mifare®Plus X 4K Mifare®Plus EV1 2K Mifare® Plus EV1 4K Mifare® DESfire Mifare® DESfire EV1 Mifare® DESfire EV2 Mifare® DESfire EV3 |
| NFC, 13.56 МГц | ISO 14443 / 15693 U-PROX ID (тільки Android) |
| Платіжні картки |
PayPass PayWave |
| 2.4 ГГц mobile ID |
U-PROX ID U-PROX Tag U-PROX Auto Tag |
| QR-коди | двовимірні QR-коди |
| Дальність читання |
NFC / Mifare: до 5 см 2,4 ГГц ISM: регульована, від 10 см до 15 м QR-код: залежить від розміру (рекомендовано 1,5 х 1,5 чи 2×2 см) — від 5 до 15 см |
| Інтерфейси |
Wiegand Auto Wiegand 26 / 32 / 34 / 37 / 40 / 42 / 56 / 58 / 64 / 80 біт RS-232 TouchMemory OSDP v2.2 |
| Живлення | +9...+15 В (DC), споживання < 80 мА |
| Підключення |
8-жильний кольоровий кабель Wiegand - до 150 м, TouchMemory - до 30 м, OSDP - до 1000 м |
| Радіоінтерфейси |
RFID HF — 13,56 МГц (ISO/IEC 14443 Type A) ISM діапазон — 2,400…2,4835 ГГц |
| Габаритні розміри | 47.5 x 123.4 x 13.3 мм |
| Вага | 130 грамів |
| Колір корпусу | чорний |
| Матеріал корпусу | пластик ABS+PC, скло Gorilla Glass |
| Кліматичне виконання | IP65 Температурний діапазон: −20 °C … +60 °C |
| Налаштування | З мобільного додатку U-PROX Config по BLE |
| Комплектація |
1. U-PROX SE slim; 2. Комплект для монтажу; 3. Короткий посібник |
U-PROX SE QR Slim Посібник користувача
Опис
Універсальний зчитувач U–PROX SE QR Slim серії розроблений для роботи в сучасних системах контролю доступу. Пристрій призначено для зчитування QR кодів, мобільних і безконтактних ідентифікаторів Mifare. Налаштування та базова конфігурація виконуються через мобільний додаток U-PROX Config.
Зчитувач разом з додатком U-PROX ID і мобільними ідентифікаторами U-PROX ID дозволить будь-якій системі контролю доступу використовувати смартфони як облікові дані.
U-PROX SE QR slim підтримує читання двомірних QR кодів та карт Mifare 13,56 МГц, а також платіжних карток PayPass і PayWave – до 5 см. Для мобільних ідентифікаторів використовується радіоканал 2,4 ГГц, з регульованою дальністю зчитування — від 10 сантиметрів до 15 метрів, що дозволяє використовувати пристрій не лише для дверей, а й для турнікетів або для шлагбаумів.
Корпус U-PROX SE QR slim виконаний з ABS+PC пластику та має скляну передню поверхню Gorilla Glass. Має вбудовану камеру для читання QR кодів з підсвіткою та датчиком наближення та освітленності. Зчитувач має ступінь захисту IP65 та розрахований на роботу в широкому температурному діапазоні. Завдяки компактним розмірам і стриманому дизайну зчитувач підходить як для внутрішнього, так і для зовнішнього монтажу.
Увага!!! Зчитувач НЕ ПІДТРИМУЄ роботу з картками RFID 125 кГц (ASK/FSK)!

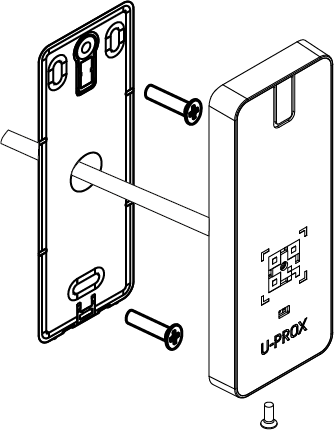

Встановлення
Зчитувач встановлюється так, щоб усім користувачам було зручно підносити до нього картку та QR код.
1. Для підключення кабелю під корпусом зчитувача необхідно підготувати невелике заглиблення або отвір діаметром 14 мм.
2. Відгвинтіть гвинт в нижній частині зчитувача.
3. Зніміть верхню кришку, від’єднайте задню пластину
4. Використовуючи задню пластину зчитувача як шаблон, розмітьте і просвердліть два отвори діаметром 5 мм і глибиною 30 мм.
5. Пропустіть кабель в центральний отвір, закріпіть задню пластину за допомогою доданих пластикових дюбелів і шурупів.
6. Приєднайте зчитувач до попередньо прокладеного кабелю для з’єднання з контролером.
7. Вставте зчитувач в задню пластину
8. Одягніть верхню кришку і зафіксуйте її гвинтом.
При встановленні зчитувача на металеву поверхню дальність читання ідентифікаторів зменшиться.
Підключення
Зчитувач може бути підключений до вже встановлених або нових систем контролю доступу.
Підтримуються інтерфейси OSDP, Wiegand 26, 32, 34, 37, 40, 42, 56, 58, 64, 80 біт, Wiegand auto і TouchMemory.
Рекомендований тип кабелю між зчитувачем і контролером – багатожильний сигнальний кабель з площею перерізу кожної жили 0,22 мм2 .
Не рекомендується розташовувати зчитувачі на відстані менше ніж 20 см один від одного. Можливе встановлення двох зчитувачів на відстані 10-15 см при з’єднанні їх жовтих дротів Hold/Sync. При цьому виконується синхронізація роботи зчитувачів, вони працюють по черзі.
Wiegand
Призначення контактів зчитувача наведено в таблиці.
Ми рекомендуємо притримуватись наступної схеми при підключенні зчитувача з використанням витої пари
OSDP
Призначення контактів зчитувача наведено в таблиці.
Ми рекомендуємо притримуватись наступної схеми при підключенні зчитувача з використанням витої пари
RS-232
Призначення контактів зчитувача наведено в таблиці.
TouchMemory
Призначення контактів зчитувача наведено в таблиці.
Ми рекомендуємо притримуватись наступної схеми при підключенні зчитувача з використанням витої пари
Налаштування
За допомогою безкоштовного мобільного додатку U-PROX Config виконується повне налаштування зчитувача – починаючи від індикації й закінчуючи режимами шифрування.
Зчитувач постачається без встановленого інженерного паролю для входу до режиму програмування. Щоб з’єднатися і (пере) встановити пароль – замкніть контакти D0 (зелений) і D1 (білий) між собою і подайте живлення.

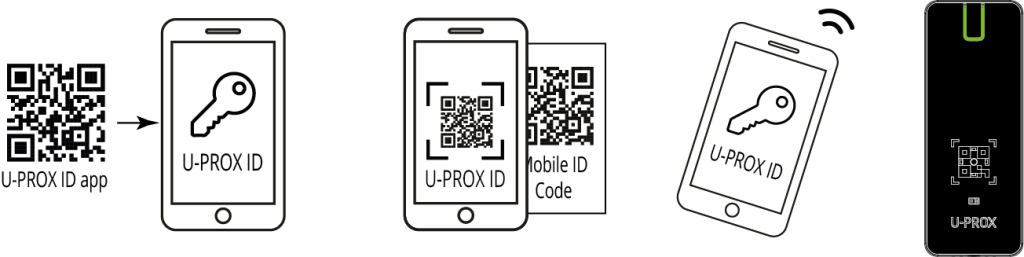

Мобільна ідентифікація
Зчитувач підтримує цифрові персональні ідентифікатори. Вони обробляються і зберігається в смартфоні користувача в додатку U-PROX ID. За допомогою NFC і по радіо 2,4 ГГц мобільний ідентифікатор передається від смартфона до зчитувача.
Мобільні ідентифікатори “U-PROX ID” постачаються у вигляді:
- QR-кодів (графічний файл) – в подальшому надсилаються клієнтам (за допомогою e-mail, месенджер і т.і.) QR–код використовується для додавання мобільного ідентифікатора в застосунок. Код мобільного ідентифікатора надруковано на QR коді та може бути доданий в СКУД вручну.
- QR-посилання (QR–link) – додаються в ПЗ U–PROX IP/WEB за допомогою спеціального файлу та в подальшому надсилаються клієнтам з СКУД у вигляді e–mail для додавання в застосунок.
- Файл ліцензій для настільного USB зчитувача U-PROX Desktop що використовується для локальної видачі.
Увага!!! QR–коди, що використовуються для активації мобільних ідентифікаторів одноразові. Повторна активації їх неможлива!!!
Після активації мобільних ідентифікаторів на смартфоні, вони можуть передаватися до зчитувачів U–PROX по:
- Bluetooth –– підтримуються смартфони на платформах Android та iOS;
- NFC – підтримуються тільки Android смартфони (на поточний момент для iOS така можливість відсутня), при увімкненні відповідного налаштування в застосунку.
Зчитувач U–PROX SE slim підтримує апаратні активні мобільні ідентифікатори U-PROX Tag та U-PROX Auto Tag.
Зчитувач підтримує три режими роботи по радіоінтерфейсу 2,4 ГГц (BLE), для читання мобільних ідентифікаторів :
- “Двері” – дальність взаємодії до 60 см;
- “Двері-Proximity” – дальність взаємодії 10-20 см, зчитувач активується за допомогою датчика близькості. Рекомендовано для двосторонніх точок проходу і турнікетів;
- “Шлагбаум” – регульована дальність, налаштовується за допомогою застосунку U–PROX Config від 1 до 15 м.
 |
|
 |
Додаток U-PROX ID
Безкоштовний мобільний додаток U-PROX Mobile ID призначено для отримання, зберігання і передавання мобільного ідентифікатору U-PROX ID між смартфоном і зчитувачем.
Як отримати мобільний ідентифікатор
Ви можете придбати мобільні ідентифікатори у наших дилерів
Увага!!! QR коди U-PROX Mobile ID не призначені для читання камерою зчитувача!
QR коди
Зчитувач підтримує роботу з двомірними QR кодами. Для коректного спрацьовування датчика наближення розмір QR коду не повинен перевищувати 2 х 2 см, рекомендований розмір 1,5 х 1,5 см.
QR код має містити в текстовому форматі код з шістнадцятковими числами (1234567890ABCDEF) довжиною від 6 до 20 символів (10 байт).
For example, the code 12AB34BC56CD78DE90EF as a QR code:
Увага!!! QR коди не сумісні з QR кодами U-PROX Mobile ID!
Ідентифікатори Mifare®
Зчитувач підтримує роботу з картками Mifare®, читає шифровані ідентифікатори з призначеним користувачу номером карти, зі статичним або диверсифікованим ключем шифрування.
Одночасно може бути використано до п’яти профілів шифрування.
Mifare®Classic
Найменш захищена серія карток, має вразливість алгоритму шифрування Crypto 1 (SL1).
При використанні рекомендується шифрувати всі сектори карток диверсифікованим ключем шифрування.
Mifare®Plus
Зчитувач підтримує режими SL1 і SL3 для Mifare®Plus. Рекомендовано використовувати режим SL3, бо він має найвищий захист та алгоритм шифрування AES.
Mifare®Desfire
Зчитувач підтримує картки Mifare DESFire EV1, EV2 та EV3. Підтримується алгоритм шифрування AES.
Гарантія
Виробник гарантує, що зчитувач U-PROX SE QR slim відповідає параметрам, описаним у цьому керівництві, за умови правильного зберігання та експлуатації.
- Гарантійний строк зберігання — 6 місяців з дати виготовлення
- Гарантійний строк експлуатації — 24 місяці з дати введення в експлуатацію
- Поставка, навчання персоналу, монтаж, введення в експлуатацію та гарантійне обслуговування здійснюються виробником або уповноваженими організаціями
- У разі виявлення дефекту, спричиненого виробником, усунення здійснюється протягом 10 днів
- Гарантійне обслуговування не надається у випадках:
- Неправильного підключення,
- Недотримання вимог цього керівництва,
- Механічних пошкоджень,
- Стихійних лих.
Виробник залишає за собою право вносити конструктивні зміни, які не впливають на основні технічні характеристики або надійність виробу.
Навчання та технічна підтримка
Навчальні курси з монтажу та використання зчитувача U-PROX SE QR slim проводяться товариством з обмеженою відповідальністю «Integrated Technical Vision». Для отримання додаткової інформації, будь ласка, звертайтеся до співробітників компанії за наведеними нижче контактами.
Технічна підтримка:
https://t.me/u_prox_support_bot
Ця служба підтримки призначена для підготовлених спеціалістів. Кінцевим користувачам рекомендується звертатися до своїх дилерів або інсталяторів перед тим, як контактувати з товариством з обмеженою відповідальністю «Integrated Technical Vision».
Технічна інформація доступна за адресою:
www.u-prox.systems
Ми з величезною гордістю раді повідомити про наше нове досягнення - зчитувачі U-PROX серії SE успішно пройшли сертифікацію SIA OSDP, підтвердивши свою надійність і захищеність.
Експерти SIA (Security Industry Association), визнані авторитети в цій галузі, провели ретельну перевірку і випробування зчитувачів U-PROX серії SE на відповідність стандарту і офіційно включили їх до списку пристроїв, які успішно пройшли сертифікацію OSDP v2.2.
Це не просто сертифікат, це підтвердження найвищої якості та безумовної відповідності найсуворішим суворим стандартам надійності та безпеки в галузі систем контролю доступу.
Що таке OSDP? Це вдосконалений протокол зв'язку, який гарантує:
- максимальну безпеку: дані надійно захищені від несанкціонованого доступу завдяки шифруванню та аутентифікації пристроїв.
- бездоганну роботу: система контролю доступу функціонує без збоїв, забезпечуючи вам спокій і впевненість.
- розширену функціональність: підтримка більшої кількості функцій порівняно з іншими протоколами дозволяє використовувати зчитувачі U-PROX серії SE в системах будь-якої складності масштабів.
- простоту інтеграції: легке підключення до контролерів з підтримкою OSDP протоколу спрощує процес встановлення та налаштування вашої системи.
Зчитувачі U-PROX серії SE - інвестиція в майбутнє, гарантія надійного захисту та безперебійної роботи вашої системи контролю доступу нового покоління.
За результатами останніх оновлень стали доступні наступні функції:
- можливість використовувати нові банківські картки платіжних систем VISA в якості ідентифікаторів доступу
- підвищена надійність збереження налаштувань зчитувача у разі порушення з'єднання з конфігуратором U-PROX Config
- додана підтримка нового стеку Bluetooth , що гарантує більш стабільну роботу по BLE
- покращена взаємодія з безконтактними ідентифікаторами U-PROX Tag
- оновлено протокол OSDP для повної підтримки вимог сертифікації OSDP Verified
- покращена продуктивність роботи по інтерфейсу OSDP, що дозволяє збільшити кількість сумісних пристроїв.
Дізнайтеся більше про всі можливості універсальних зчитувачів від U-PROX за посиланням.
Завантаження
Питання/відповідь
-
Все обладнання U-PROX, від ідеї і до інженерного втілення в “залізі”, пластику і програмному забезпеченні робиться виключно в Україні.
При виробництві наших фізічних пристоїв ми використовуємо компоненти відомих світових виробників з Південної Кореї, США, Франції.
-
Сфери застосування СКУД мають широкий спектр:
- офіси компаній;
- бізнес-центри;
- банки;
- установи освіти (школи, технікуми, вузи);
- промислові підприємства;
- території, що охороняються;
- автостоянки, парковки;
- місця проїзду автотранспорту;
- приватні будинки, житлові комплекси, котеджі;
- готелі;
- громадські установи (спорткомплекси, музеї, метрополітен та ін.)
-
Купити обладнання U-Prox можна у наших партнерів.
-
Зчитувач – це пристрій, який зчитує код (ключ) ідентифікатора і передає його в контролер.
-
U-PROX WEB забезпечує повний комплекс рішень для швидкої установки, настройки і повсякденного використання IP СКУД підприємством будь-якого розміру, від малого офісу до великої компанії з багатьма філіями.
U-PROX Web має повнофункціональний веб інтерфейс з тонким налаштуванням всіх можливостей СКУД і надає можливості моніторингу подій, налаштування обладнання, управління доступом персоналу, формування звітів.
-
Відкриті формати JSON і SOAP (XML) дозволяють взаємодіяти між різними додатками, обмінюватися даними з СКУД і створювати додатки, що доповнюють та розширюють стандартний функціонал системи U-PROX Web.
Можливості API:
- Безпечний обмін даними по комп’ютерній мережі.
- WEB сервіс – можливість взаємодії з будь-якою платформою і середовищем програмування по протоколу SOAP і JSON.
- Реалізація інтерфейсу користувача з використанням API.
- Можливість інтеграції з іншими системами і додатками, реалізованими сторонніми розробниками.
-
Ідентифікатор – це базовий елемент системи контролю доступу, який зберігає код.
Кожному клієнту присвоюється певний ключ (код), який служить для визначення прав власника – ідентифікації.
Виконувати функцію ідентифікатора може – картка, брелок, мітка.
-
Контролер – це «мозок» системи, який визначає, пропустити чи ні власника ідентифікатора в двері.
У ньому є вбудована пам’ять, де зберігаються коди ідентифікаторів зі списком прав доступу кожного з них.
Коли людина пред’являє (підносить до зчитувального пристрою) ідентифікатор, зчитаний з нього код порівнюється із зберженими в базі, на підставі чого приймається рішення про відкриття дверей.
-
СКУД (англ. Physical Access Control System, PACS) – система контролю і управління доступом, це сукупність програмно-апаратних технічних засобів контролю і засобів управління. Основна мета – обмеження і реєстрацію входу-виходу об’єктів на заданій території через «точки проходу»: двері, ворота, і т.д.
Основне завдання – управління доступом на задану територію (кого пускати, в який час і на яку територію), включаючи також:
- обмеження доступу на задану територію;
- ідентифікацію особи, яка має доступ на задану територію.
-

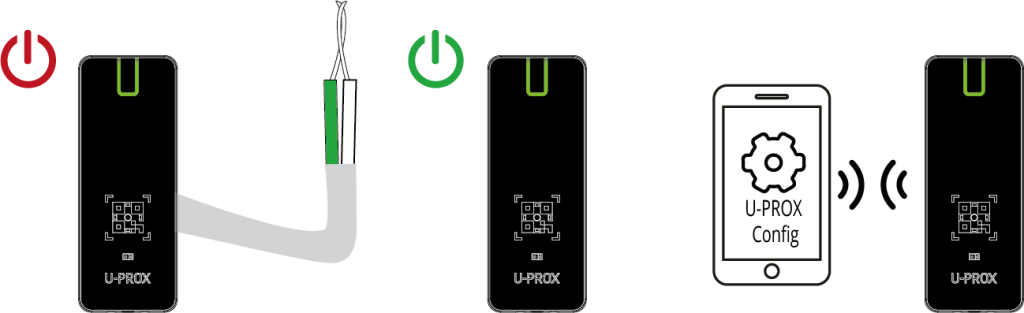

- З’єднайте між собою дроти D0 (зелений) і D1 (білий)
- Подайте живлення на зчитувач
- Підключіться до зчитувача за допомогою програми U-Prox Config, встановленої на смартфоні.
- Виберіть «Налаштування»
- Встановіть пароль
- Поверніться назад
- Натисніть «Зберегти налаштування»
- Натисніть «Відключитися»
